VOCs排放控制技术分析及评估

1.VOCs控制的技术路径
(1)VOCs 排放的过程控制
以改进工艺技术和更新运转设备为主的预防,是完成VOCs减排的最佳选择。石油化工行业在原油开采、油品储存、运输、配给等消费环节,易发生油品或溶剂的蒸发散逸损耗,是 VOCs的重要排放源。针对VOCs 的蒸发逸散控制技术包括浮顶罐技术、蒸汽回收、加油站气回收等,这类控制技术在我国石化行业运用普遍。走漏检测与修复技术(LDAR)是对工业消费活动中安装走漏景象进行发现和维修的一种技术。国外企业实施LDAR技术多年,建立了完善的VOCs走漏检测方法和散逸排放评估体系,而我国尚处于起步阶段。已有多家石化企业尤其是炼化企业目前曾经引入LDAR理念,开展了“无走漏管理零碎”、“走漏检测和修复零碎”等。
对于涂料加工、钣金喷漆、印刷、金属清洗等行业在消费过程中用到的无机溶剂挥发所产生的VOCs,则采用无毒或低毒、不易挥发的原材料代替无机溶剂来减少这类VOCs的排放。
此外,改进消费工艺减少无机产品的运用也是VOCs减排的一个有效途径。以喷涂工艺为例,用涂布效率较高的静电式喷涂取代效率较低气雾式喷涂,可将涂布效率进步30%-40%左右,既可以节省涂料用量,又能减少喷涂过程中VOCs的释放。
然而,减少散逸、寻觅替代产品和工艺改革并不能完全控制VOCs的排放,也在一定程度上遭到经济、技术条件的制约,因此必须配合有效的末端处理技术,对VOCs排放进行综合管理。
(2)VOCs的销毁技术

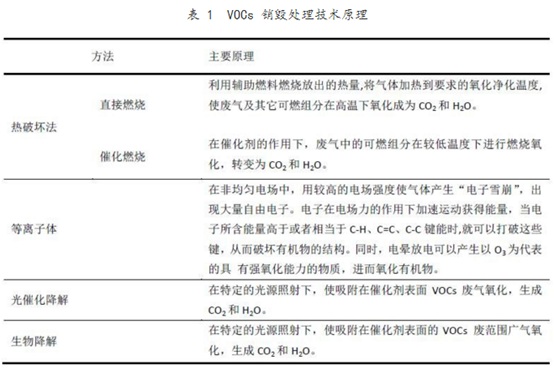

VOCs的销毁技术次要是利用VOCs可被氧化的化学特性,经过给予一定的条件,如燃烧、催化等,使其转化为对环境有害的CO2和H2O。次要销毁技术的原理如表1所示。

(3)VOCs的回收技术
VOCs的回收技术次要是利用VOCs的物理性质,利用吸收、吸附、冷凝等方法将VOCs从废气中分离出来,再采取一定手腕将VOCs富集回收处理,以达到VOCs排放的末端管理。
吸收法次要是采用低挥发或不挥发溶剂对VOCs进行吸收,再利用VOCs分子和吸收剂物理性质的差异进行分离。吸收效果次要取决于吸收剂的功能和设备的结构。
冷凝法是利用VOCs在不同温度下具有不同饱和蒸气压这一性质,采用降低温度、提升压力或者兼备降低温度、提升压力两种条件的方法,使处于蒸气形状的VOCs冷凝进而与废气分离。冷凝法常作为其他方法处理高浓度无机气体的前净化处理。
吸附法是利用固体表面存在的分子吸引力和化学键作用力,将VOCs组分吸附在多孔性固体表面,从而将VOCs从废气中分离的一种净化方法。这种方法由于吸附剂的选择性较强,分离效果好而得到广泛运用。
膜分离法是利用无机蒸气经过半透膜的能力与速度不同而得到分离方法。
(4)VOCs的监测技术
VOCs排放控制的重要前提是精确可靠的监测分析方法。近年来VOCs测量技术不断处于不断发展和完善的过程中,VOCs的监测方法次要包括离线监测技术和在线监测技术,这些技术通常包括采样、浓缩、分离和测试几个过程。

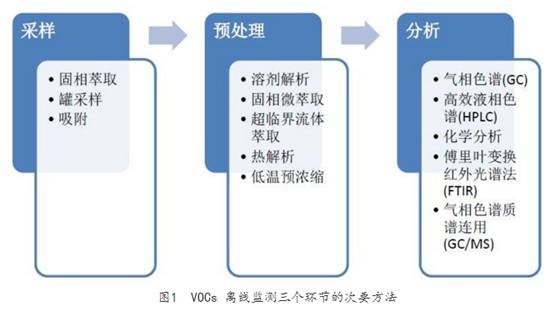

VOCs的离线监测次要包含三个过程,即采样、样品的预处理和测试。目前运用最多的离线采样技术有罐采样、固相微萃取等。同时还有针对含氧无机物(如极性较强的醛、酮、醇、醚、酯等)的化学衍生试剂吸附法。

预处理是为了给后续分析、测试方法做预备,普通包括浓缩和提取,次要方法有溶剂解析、固相萃取、热解析等。VOCs常见的分析方法包括气相色谱(GC)、荧光分光光度法、高效液相色谱法(HPLC)、傅里叶变换红外光谱法(FTIR)、气相色谱—质谱法(GC-MS)等,此外还有反射干涉光谱法、离线超临界流体萃取GC-MS法和脉冲放电检测器法等,其中运用最多的是GC和GC-MS法。
随着监测技术的进步,目前曾经发展了一系列VOCs现场在线分析仪及便携手持式检测仪,并逐渐运用于VOCs净化情况的长期监控分析,该方法在国外次要用于有毒有害物质监测和臭氧前驱体监测。与此同时,面对环境突发事情日益增多的局面,便携式气相色谱仪、便携式FID/PID检测器、便携式气质联用仪等也被广泛用于环境突发事情的VOCs监测。自动连续测量的好处在于:节省人力、维护量小、避免长工夫保存和运输样品的不确定性、捕捉大气中痕量净化物的快速变化等。目前比较常见在线测量技术有GC-FID/PID、GC-MS/FIDMS/FID以及PTR-MS。
2.VOCs控制技术评估
(1)VOCs的销毁技术
a)热破坏法:设备简单,占地少、操作方便
原理:直接燃烧法和催化燃烧法统称为热破坏法,其破坏机理是氧化、热裂解和热分解。其中,直接火焰燃烧对无机废气的热处理效率绝对较高,普通情况下可达到99%,催化燃烧是指在催化剂的作用下,在温度不高的情况下加快无机废气的化学反应速度,从而达到管理VOCs的目的。
适用范围:热破坏法合适小风量,高浓度的气体处理以及连续排放气体的场合。
优缺点:热破坏法的优点是运用设备简单、投资少、操作方便、占地面积少,另外还可以回收利用热能,气体净化彻底。但是热破坏法也有一些不足,绝对于催化燃烧,直接法有爆炸的风险且需耗费大量染料,不能回收溶剂。虽然催化燃烧所要求的起燃温度较低,大部分无机物和CO在200~400℃即可完成反应,辅助燃料耗费少,但是热催化氧化法中不允许废气中含有影响催化剂寿命和处理效率的尘粒雾滴,也不允许有使催化剂中毒的物质,否则会导致催化剂中毒或者催化效率变的极低,因此在采用催化燃烧技术处理无机废气前往往需求对废气作前处理。
b)等离子体法:效率高、费用低,处理量较小,存在二次净化
原理:目前发展前景比较广阔的等离子体技术是电晕放电技术。其基本原理是经过陡前沿、窄脉宽(ns级)的高压脉冲电晕放电,在常温常压下获得非平衡等离子体,即产生大量的高能电子和O·、OH·等活性粒子,对VOCs分子进行氧化、降解反应,使VOCs最终转化为有害物。
适用范围:电晕放电技术对VOCs的处理效率很高,运用范围也非常广泛,基本上各类VOCs都能有效处理,对低浓度VOCs处理效果明显。
优缺点:等离子体技术处理VOCs具有效率高、能量利用率高、设备维护简单、费用低等优点。运转工艺简单,维护方便、能耗低,比传统方法更经济有效。但是该技术目前还处于实验室研讨阶段,处理量较小;此外该技术对电源的要求很高,在分解VOCs分子的同时,还会产生NOX、CO、O3等一些有害副产物。
c)光催化:经济适用,安全净化
原理:光催化是利用光源来驱动光催化剂,分解无机净化物。光催化剂在紫外光的辐照下,产生具有强氧化能力的空穴,可以将VOCs彻底分解为CO2和H2O。

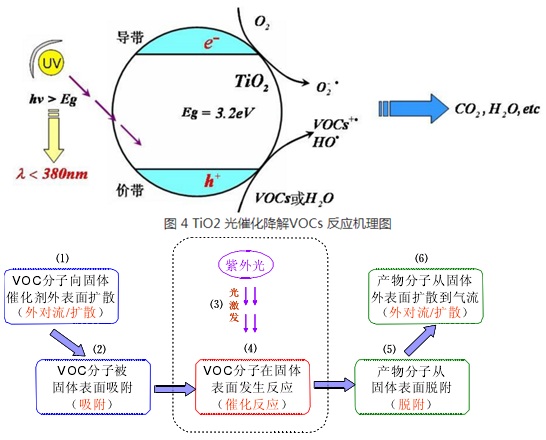

以TiO2催化剂为例,TiO2的带隙能Eg=3.2eV,在波长小于380nm的紫外光照射下,TiO2会被激发产生导带电子和价带空穴,导致VOCs的氧化分解。光催化降解VOCs属于多相催化反应,是气相反应物(VOCs)与固相光催化剂的表面进行接触而发生在两相界面上的一种反应。该过程如下:VOCs分子向固体催化剂表面面扩散,继而被固体表面吸附,当紫光照射到固体表面的时分,吸附在催化剂表面的VOCs分子就发生了反应,反应结束后产物分子从催化剂表面零落,从催化剂表面面扩散到气流之中。


图 5  光催化降解 VOCs反应步骤图

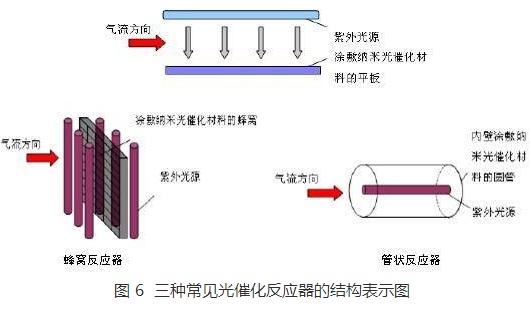

图6列举了三种常见的反应器方式。目前比较普遍的光催化反应器的结构方式有主平板型、管状、蜂窝型和光纤反应器等。

适用范围:几乎对一切的净化物都能起作用,常温下即可发生反应
优缺点:跟传统净化技术相比,光催化具有以下四个方面的特点:1.彻底的净化,光催化是对VOCs进行分解操作而不是简单的吸附;2.对于一些难以除去的较低浓度挥发性无机物,光催化也异样能起作用;3.光催化在常温条件下即可完成,不像吸收法或者吸附法那样存在饱和成绩或者需求更换滤芯,经济适用、效率高、省电;4.光催化不需求高电压就能工作,最终的产物是CO2和H2O,对人体有害,而且乐音很小。光催化的缺点是难以找到合适的触媒材料,目前比较常用的光触媒材料有硫化镉(CdS)、氧化锌(ZnO)以及二氧化钛(TiO2)。硫化镉和氧化锌这两者的化学性质不波动,会在光催化的同时发生光溶解,溶出有害的金属离子,具有一定的生物毒性。二氧化钛的化学性质波动,而且无毒有害,价格低廉。但是存在的缺点是紫外光呼应,不能最大化利用太阳能,虽然经过掺杂可以达到可见光呼应,但是效率仍然比较低。
d)生物法:工艺简单,运转费用低,但对高浓度VOCs难以达到净化要求
原理:采用生物处理方法处理无机废气,是利用微生物的代谢作用,将VOCs转化为二氧碳和水等无机物。普通情况下,一个残缺的生物处理无机废气过程包括3个基本步骤:①无机废气中的无机净化物首先与水接触并迅速溶解;②溶解的无机物逐渐扩散到生物膜中,进而被附着在生物膜上的微生物吸收;③被微生物吸收的无机废气,在其本身生理代谢过程中会被降解,最终转化为对环境有害的化合物质。
适用范围:该方法用于小风量、低浓度或者有异味的VOCs管理。
优缺点:生物法具有设备工艺简单、运转费用低、二次净化小等优点,该方法对场地、操作条件较为苛刻,设备体积大、净化速度慢。停留工夫长,仅适用于低浓度VOCs净化,当废气中VOCs浓度较高时往往难以达到净化要求。
(2)VOCs的回收技术
a)吸收法:适用于处理大风量、常温、低浓度无机废气。吸收剂后处理成本高,对无机成分选择性大
原理:吸收法利用的是某一VOCs易溶于特殊的溶剂的这种特性对其进行处理的一种方法。其吸收过程是根据无机物类似相溶原理完成的。实践操作中,以液体溶剂作为吸收剂,使废气中的有害成分被液体吸收,从而达到净化目的。吸收法常采用柴油、煤油等一些沸点较高、蒸气压较低的物质作为溶剂,从而使VOCs从气相转移到液相中,然后对吸收液进行解吸处理,回收其中的VOCs,同时使溶剂得以再生。该法不只能消弭气态净化物,还回收一些有用的物质。
适用范围:吸收法可用来处理的气体的流量普通为3000-15000m3/h、浓度为500-5000×10-6ml/m3的VOCs,去除率可达到95%-98%。为了增大VOCs与溶剂的吸收率和接触面积,这个过程通常都在装有填料的吸收塔中完成。
优缺点:对于处理大风量、常温、低浓度无机废气,吸收法比较有效且费用低,而且能将净化物转化为有用产品。溶剂吸收法仍有不足之处:吸收剂后处理的投资大,并且对无机成分选择性大,易出现二次净化。因此在运用吸收法处理VOCs时需求选择多种不同溶剂分别进行吸收,这样就添加了成本与技术的复杂性。另外,无机物在吸收剂中的溶解度、无机废气的浓度、吸收器的结构方式等均为吸收法的影响要素,任何一项发生改变都可能会影响到吸收法的效率。
b)吸附法:去除效率高、工艺成熟,但设备庞大,流程复杂,投资运转费用较高
原理:吸附法利用某些具有吸附能力的物质如活性炭、硅胶、沸石分子筛、活性氧化铝等多孔材料吸附有害成分而达到消弭净化的目。目前广泛运用的吸附材料是微孔和介孔材料,用以处理VOCs最常用的吸附剂有活性炭和活性碳纤维,所用的安装为阀门切换式两床(或多床)吸附器。精馏塔次要包括吸附净化、脱附再生和精馏三个过程。此吸附多为物理吸附,过程可逆;吸附达饱和后,用水蒸气脱附,再生的活性炭就可以循环运用。
适用范围:这种方法对于各种浓度、须回收的溶剂类VOCs具有明显的经济效益。去除率可达到90%-95%。

运用分析:吸附法的优点在于去除效率高、能耗低、工艺成熟、脱附后溶剂可回收。缺点在于设备庞大,流程复杂,投资后运转费用较高。此外活性炭吸附中,炭在蒸气再生过程产生的冷凝液经回收VOCs后排放,可能形成二次净化,在运用方法处理VOCs时对废液须有处理措施。

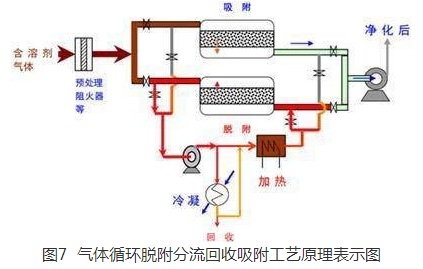

我国相关单位自2008年开始活性炭吸附惰性气体循环脱附分流回收技术的工程示范,经过多个工程的持续改进已在处理气体循环加热与冷却回收间矛盾,脱附过程安全性、脱附过程能源的综合利用等方面取得打破,构成了波动可靠的循环脱附分流回收技术工艺及配备体系。与传统的蒸气脱附不同,活性炭吸附惰性气体循环脱附分流回收技术采用惰性气体作为传热和脱附的介质,配合安装中的预处理脱水零碎,回收无机溶剂液体中水分的含量很低,部分情况下可直接前往消费工艺回用,对于水溶性较大的溶剂更具回收优势。同时由于不像传统的蒸气再生零碎那样需求较多量的水蒸气作为动力保送蒸气并在后续冷凝器中被冷凝而耗费,零碎的总体能耗较低。另外由于采用气体脱附回收,对于一些通常操作条件下易水解或水蒸气脱附较困难的沸点较高的无机气体组分也有良好的脱附回收效果。气体循环脱附分流回收吸附净化工艺安装能对大多数品种无机净化气体中的无机物进行回收,同时完成达标排放。
活性炭吸附惰性气体循环脱附分流回收技术对无机气体成分的净化回收效率普通大于90%,也可达95%以上。单位投资大致为9~24万元/千(m3h-1),回收无机物的成本大致为700~3000元/吨,投资回收年限在2~5年。该技术经过5年的开发示范,目前已成熟、波动,可完成自动化运转。但由于无机气体处理设备安全设备配置要求较高等要素、投资费用绝对普通的环保净化设备较高。该技术适用于石油,化工及制药工业,涂装、印刷、涂布,漆包线、金属及薄膜除油,食品,烟草,种子油萃取工业及其他运用无机溶剂或C4-C12石油烃的工艺过程。
c)冷凝法:合适处理高浓度的VOCs,但成本高昂
原理:对于高浓度VOCs,可以使其经过冷凝器,气态的VOCs降低到沸点以下,凝结成液滴,再靠重力作用落到凝结区下部的贮罐中,从贮罐中抽出液态VOCs,就可以回收再利用。
适用范围:合适处理气体流量普通为600-120000m3/h、浓度为5000-12000×10-6ml/m3的VOCs,去除率为50%-90%。为了增大VOCs与溶剂的吸收率和接触面积,这个过程通常都在装有填料的吸收塔中完成。
优缺点:这种方法对于高浓度、须回收的VOC具有较好的经济效益。然而,采用该法回收VOC,要获得高的回收率,零碎就需求较高的压力和较低的温度,故常将冷凝零碎与紧缩零碎结合运用,设备费用和操作费用较高,适用于高沸点和高浓度VOCs的回收。该法普通不单独运用,常与其它方法(如吸附、吸收、膜法分离等)联合运用。
d)膜分离:设备简单,无二次净化。对成分复杂VOCs去除效果较差

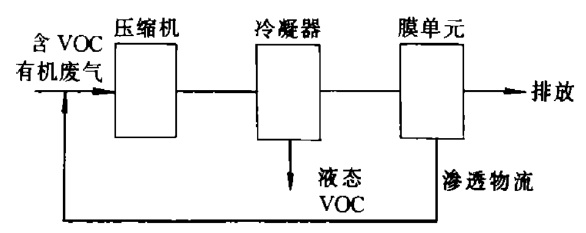

原理:膜分离是一种新的高效分离方法。图8表示的是膜分离流程原理表示图,安装的中心部分为膜元件,常用的膜元件有平板膜、中空纤维膜和卷式膜,又可分为气体分离膜和液体分离膜等。以气体膜分离技术为例,其原理是:利用无机蒸气与空气透过膜的能力不同,使二者分开。其过程分为两步:首先紧缩和冷凝无机废气,而后进行膜蒸汽分离,含VOCs的无机废气进入紧缩机,紧缩后物流进入冷凝器中冷凝,冷凝上去的液态VOC即可回收;物流中未凝部分经过分离,分成两股物流,浸透物流含有VOCs,前往紧缩机进口,未透过的去除了VOCs的物流(净化后的气体)从零碎排出。为保证浸透过程的进行,膜的进料侧压力需高于浸透后物流侧的压力。
适用范围:合用于处理较浓的物流,即VOCs浓度大于1000x10-6ml/m3的气体,零碎的费用与进口流速成反比,与浓度则关系不大。
优缺点:设备简单,运转维护费用低,无二次净化,但是对成分复杂的废气或难以降解的VOC,去除效果较差。

图 14 膜分离流程原理表示图

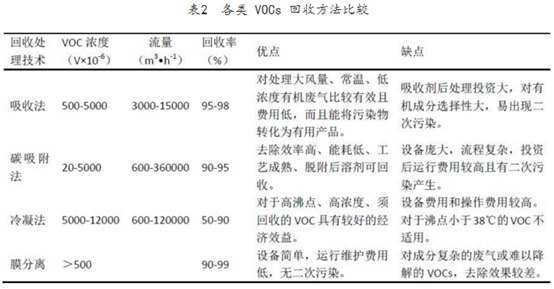

表2对四种VOCs回收方法进行了简单的比较,可以看到VOCs回收方案的选择取决于许多要素,包括VOCs的性质和浓度、进入物流的流速、回收效率、净化物的回收价值等。

对于VOCs浓度小于5000×10-6ml/m3的情况,利用炭吸附法回收VOCs是不错的方法;当浓度大于5000×10-6ml/m3时,则需在吸附前对VOCs进行浓缩。炭吸附的费用取决于移出VOCs的数量和流速。
吸收法合适用于处理大风量、常温、低浓度无机废气,费用较低,而且能将净化物转化为有用产品。
冷凝法对高沸点的无机物效果较好,对中等和高挥发的无机物效果不好,该法合适VOCs浓度大于5000×10-6ml/m3的情况,并且需低平和高压,因此冷凝法的设备费用和操作费用高,回收率不高,故很少单独运用,往往和其他回收方法混合运用。
膜分离方法的费用与进口流速成反比,与浓度则关系不大。对大多数间歇过程,其温度、压力、流量和VOCs的浓度会在一个范围内变化,这就要求回收设备有较大的顺应性,而膜零碎正能满足这一要求。
